Allineamento manuale della testina di stampa

Provare ad allineare manualmente la testina di stampa dopo l'allineamento automatico della testina di stampa se i risultati di stampa non sono quelli previsti, ad esempio se le linee rette stampate sono disallineate.

È necessario preparare: tre fogli di carta comune in formato A4

  1. Controllare che la stampante sia accesa.

  2. Caricare tre fogli di carta comune in formato A4 nel cassetto.

  3. Selezionare (Impostazione) nella schermata HOME.

    Viene visualizzata la schermata Menu Impostazione (Setup menu).

  4. Selezionare Manutenzione (Maintenance).

    Viene visualizzata la schermata Manutenzione (Maintenance).

  5. Selezionare Allin. test. di stampa - Manuale (Print Head Alignment - Manual).

    Viene visualizzata la schermata di conferma.

    Nota

    • Per stampare e verificare i valori correnti di allineamento della posizione della testina, selezionare Stampa valore allineam. testina (Print the Head Alignment Value).

  6. Controllare il messaggio e selezionare Sì (Yes).

    Il pannello dei comandi viene aperto e il vassoio di uscita della carta viene estratto automaticamente.

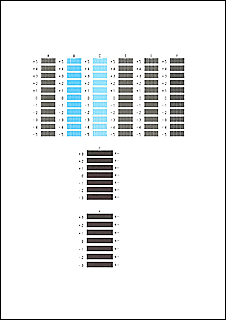

    Verrà stampato il foglio con il motivo di allineamento della testina di stampa.

  7. Quando viene visualizzato I motivi sono stati stampati correttamente? (Did the patterns print correctly?), assicurarsi che il motivo sia stato stampato correttamente e in questo caso, selezionare Sì (Yes).

  8. Controllare il messaggio e selezionare Avanti (Next).

    Viene visualizzata la schermata di immissione dei valori di allineamento della posizione della testina.

  9. Esaminare i primi motivi e toccare A. Selezionare il numero del motivo nella colonna A in cui le strisce/righe sono meno evidenti.

    Nota

    • Se tutti i motivi si presentano diversi, scegliere il motivo in cui le strisce verticali sono meno evidenti.

      Strisce verticali tenui

      Strisce verticali evidenti

    • Se tutti i motivi si presentano diversi, scegliere il motivo in cui le striature orizzontali sono meno evidenti.

      Striature orizzontali tenui

      Striature orizzontali evidenti

  10. Ripetere questa procedura finché non stati immessi i numeri dei motivi delle colonne da B ad H, quindi selezionare OK.

  11. Controllare il messaggio e selezionare OK.

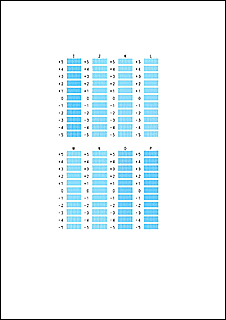

    Viene stampato il secondo gruppo di motivi.

  12. Esaminare i secondi motivi e selezionare I. Nella colonna I, trovare il motivo in cui le strisce sono meno evidenti e selezionare il numero di tale motivo.

    Nota

    • Se tutti i motivi si presentano diversi, scegliere il motivo in cui le strisce verticali sono meno evidenti.

      Strisce verticali tenui

      Strisce verticali evidenti

  13. Ripetere questa procedura finché non stati immessi i numeri dei motivi delle colonne da J a P, quindi selezionare OK.

  14. Controllare il messaggio e selezionare OK.

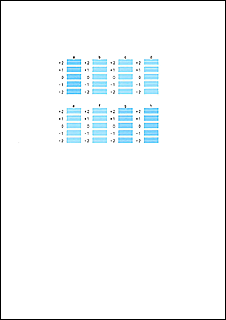

    Viene stampato il terzo gruppo di motivi.

  15. Esaminare i terzi motivi e selezionare a. Nella colonna a, trovare il motivo in cui le strisce sono meno evidenti e selezionare il numero di tale motivo.

    16. Nota

    • Se tutti i motivi si presentano diversi, scegliere il motivo in cui le striature orizzontali sono meno evidenti.

      Striature orizzontali tenui

      Striature orizzontali evidenti

  16. Ripetere questa procedura per immettere i numeri dei motivi delle colonne da b a h, quindi selezionare OK.

  17. Quando viene visualizzato il messaggio di conferma, selezionare OK.
